내부 전반사 제어하는 도광판과 고굴절 UTG 결합…야외 시인성·왜곡 극복 관건
‘50g 한계선’ 뚫는 초저전력 AP·방열 설계…손안의 스마트폰 대체할 기술 혁신
[메가경제=박성태 기자] 스마트폰의 터치스크린을 대체해 사용자의 시선과 음성을 실시간 인터페이스로 치환하려는 스마트글래스 개발 경쟁이 하드웨어 극한 공학의 시험대에 올랐다. 일반 뿔테안경과 구별하기 힘들 정도로 얇은 프레임 안에 초소형 디스플레이와 광학 모듈, 인공지능(AI) 연산 칩, 배터리를 모두 집적해야 하는 만큼, 글로벌 정보기술(IT) 업계가 보유한 최첨단 부품과 소재 기술이 총동원되고 있다.
 |

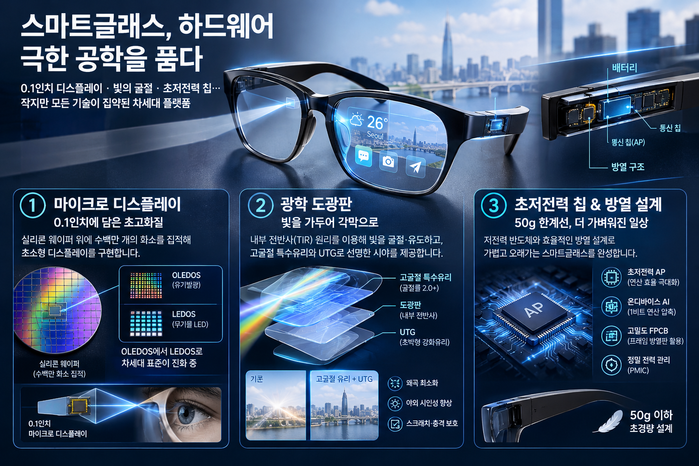

| ▲ 기사 내용에 맞게 AI 이미지 제작 |
글로벌 시장조사기관들의 분석에 따르면, 전 세계 확장현실(XR) 기기 시장은 2026년 연간 약 620만 대를 저점으로 반등 국면에 진입해 2030년 1500만 대 규모로 확대될 전망이다. 특히 디스플레이를 과감히 덜어내고 경량화와 음성 AI 비서 기능에 집중한 일상형 스마트글래스는 평균 판매가격이 2026년 376달러(약 52만 원)에서 2030년 229달러(약 31만 원)로 39% 하락하며 본격적인 대중화 궤도에 오를 것으로 관측된다.
스마트폰 출하량 대비 AI 스마트글래스 출하 비중 역시 2025년 약 0.7%에서 2027년 1.6%까지 가파르게 상승하며 손안의 기기를 대체할 차세대 플랫폼으로 떠오르고 있다.
현재 시장은 메타(Meta)가 글로벌 아이웨어 기업 에실로룩소티카와 협력해 선보인 ‘레이밴 메타’를 앞세워 2026년 상반기 기준 글로벌 점유율 81.3%를 기록하며 독주 체제를 구축하고 있다. 이에 맞서 애플은 헤드셋 비전프로의 기술을 안경형으로 압축하는 코드명 ‘N50’ 프로젝트를 추진 중이며, 구글은 삼성전자 및 젠틀몬스터와 손잡고 안드로이드 XR 운영체제(OS) 기반의 생태계를 구축하고 있다.
아마존 역시 배송 현장용 스마트글래스 보급에 이어 2027년 초 소비자용 기기 출시를 준비하고 있고, 샤오미 등 중국 기업들은 40g 안팎의 초경량 설계와 30만 원대 가격 경쟁력으로 시장을 파고들고 있다.
이처럼 빅테크 기업들이 격돌하는 가운데, 전문가들은 스마트글래스가 일상적인 착용 기기로 안착하기 위해 마이크로 디스플레이(Micro-Display), 광학 도광판(Waveguide), 저전력 반도체 및 방열 설계라는 ‘하드웨어 3대 핵심 축’의 완성도가 성패를 가를 것으로 진단한다.
◇ 0.1인치 실리콘 웨이퍼에 새기는 초고화질…OLEDOS서 LEDOS로 진화
마이크로 디스플레이는 손톱보다 작은 0.1인치 안팎의 극소 면적에서 고해상도 영상을 구현하기 위해 실리콘 웨이퍼 위에 화소를 형성하는 첨단 반도체 공정 기반 기술이다. 스마트글래스는 안경테라는 물리적 공간 제약 탓에 기존 스마트폰이나 TV에 쓰이던 대형 유리 기판 패널을 적용할 수 없으며, 극도로 좁은 영역에 수백만 개의 초미세 픽셀을 집적해야 한다.
이에 따라 실리콘 기판 기반의 유기발광다이오드인 OLEDOS(OLED on Silicon)와 초고휘도를 자랑하는 마이크로LED인 LEDOS(MicroLED on Silicon)가 차세대 디스플레이의 표준 자리를 두고 격돌하고 있다. 초기 시장에서는 성숙한 LCOS 기술이 쓰였으나, 최근에는 자체 발광을 통해 압도적인 명암비와 빠른 응답 속도를 제공하는 OLEDOS가 고성능 증강현실(AR) 기기의 주력으로 자리 잡았다.
하지만 직사광선이 내리쬐는 야외 환경에서도 시야를 확보해야 하는 과제가 대두되면서 무기물 기반의 LEDOS가 궁극의 솔루션으로 부상하고 있다. LEDOS는 유기물 소재 특유의 번인(열화) 우려가 없고 수천에서 수만 니트(nit)에 달하는 강력한 밝기를 낼 수 있어 대낮 야외 시인성을 완벽히 보장할 수 있는 차세대 디스플레이로 평가받는다.
◇ 빛을 가두어 각막으로 배달하는 광학 마법…고굴절 특수유리와 UTG 결합
광학 도광판은 렌즈 안쪽 프로젝터에서 방출된 빛을 내부 전반사(TIR) 원리를 이용해 착용자의 각막까지 정밀하게 굴절·유도하는 핵심 부품이다. 디스플레이 엔진을 렌즈 중앙에 직접 배치하면 사용자의 시야가 가려지기 때문에, 빛을 안경테 모서리에서 쏘아 올린 뒤 렌즈 내부를 거쳐 눈동자 바로 앞으로 꺾어 전달하는 고난도 광학 설계가 요구된다.
도광판 기술은 내부 반사 거울을 겹겹이 배치하는 반사형, 나노미터 단위의 미세 격자를 새겨 빛의 파동을 제어하는 회절형, 홀로그래픽 방식 등으로 세분화되며 각기 다른 광학 효율과 양산성을 겨루고 있다. 이 과정에서 시야 왜곡과 자외선 노출에 따른 황변 현상을 막기 위해 굴절률 2.0 이상의 고굴절 특수 광학유리와 수십 마이크로미터(㎛) 두께의 초박형 강화유리(UTG) 기술이 필수적으로 적용되고 있다.
특히 플라스틱 렌즈의 경우 가볍다는 장점이 있으나 온도 변화에 따른 미세 팽창으로 상이 일그러지기 쉽다. 반면 정밀 화학 강화를 거친 고경도 UTG는 얇고 가벼우면서도 열 변형에 강해, 안경 전면부의 곡면 디자인을 살리면서도 야외 스크래치와 충격으로부터 광학계를 안전하게 보호하는 역할을 수행한다.
◇ 안경다리에 압축한 두뇌…‘50g 한계선’ 뚫는 초저전력 칩과 방열 공학
저전력 반도체 및 방열 설계는 스마트글래스의 실질적인 착용성과 일상성을 좌우하는 마지막 관문이다. 안경다리 내부에 손톱만 한 크기의 연산 프로세서(AP)와 무선 통신 칩, 배터리를 모두 배치해야 하므로 발열 제어와 저전력 알고리즘 최적화가 필수적이다. 기기 무게를 일반 안경에 근접한 50g 이하로 유지하면서도 최소 반나절 이상 구동할 수 있는 전력 효율이 제품의 완성도를 가르고 있다.
웨어러블 기기는 피부에 직접 밀착되기 때문에 체온을 웃도는 발열이 발생할 경우 즉각적인 거부감을 초래한다. 냉각 팬을 탑재할 수 없는 물리적 한계를 극복하기 위해, 반도체 업계는 전용 신경망처리장치(NPU)의 연산 효율을 높이고 연산 가중치를 1비트 단위로 극단적 압축해 메모리 대역폭과 전력 소모를 줄이는 온디바이스 AI 경량화에 매진하고 있다.
또한 안경테 프레임 전체를 방열판으로 활용하는 고밀도 연성 회로기판(FPCB) 설계와 초 단위로 전력 모드를 전환하는 정밀 전력 관리(PMIC) 기술이 결합되면서, 초경량 폼팩터 안에서 연산과 통신, 배터리 수명의 균형점을 찾아가고 있다.
스마트글래스는 손에 들고 고개를 숙여야 했던 사각형 화면의 시대를 지나, 사람의 시선이 머무는 현실 공간 전체를 정보의 캔버스로 바꾸는 차세대 인터페이스의 최종 격전지다. 0.1인치 마이크로 디스플레이의 광학 밀도 향상, 빛의 물리 법칙을 정밀하게 다루는 도광판의 진화, 밀리와트(mW) 단위의 소비전력을 쥐어짜는 반도체 공학이 맞물리며, 현실과 디지털 세계가 하나로 포개지는 새로운 일상이 현실화되고 있다.
